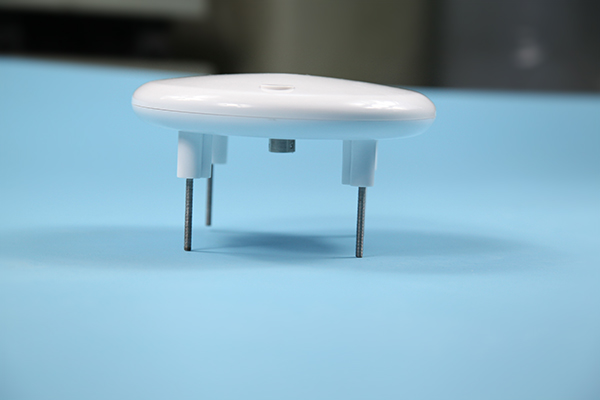

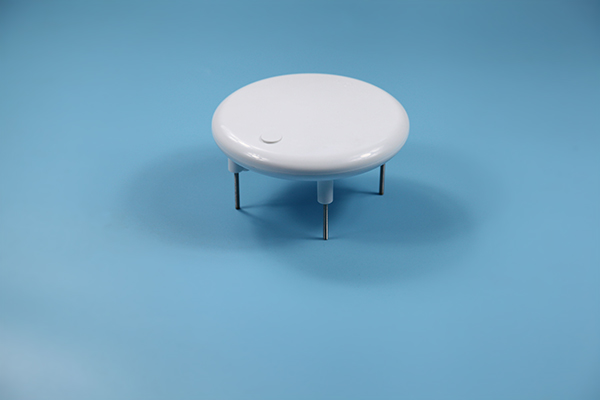

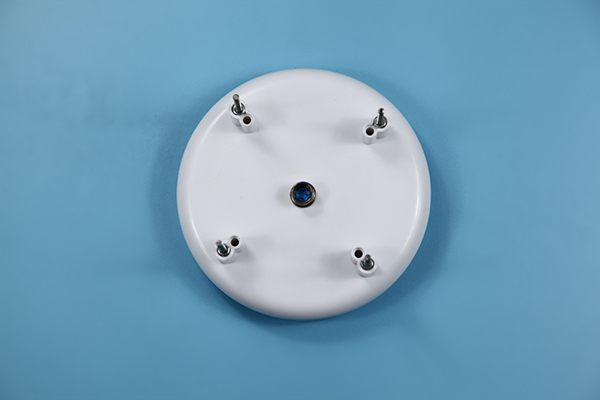

MC-YDYL型壓電動能式雨量傳感器

　　該傳感器可對降雨進行實時監測， 可以讓人們迅速了解降雨強度和持續降水時間。通過各個區域內搭建的氣象監測站可以對農業、森林、道路交通等領域內經常發生的洪水、泥石流等自然災害進行預報和預警。通過壓電式雨量傳感器，水文監測站、氣象監測站等可以實時監測降水量、降水強度、降水起止時間，從而為防洪、電站水庫水情提供豐富的科學數據。

設備優勢：

　　降雨量監測領域內傳統的傳感器有稱重式、翻斗式和虹吸式三種類別。雖然該類儀器可對降雨強度、時間等進行一定程度的監測，但是也存在一定的缺陷。比如傳感器體積過大、無法測量降雪、凍雨、冰雹等氣象，而且設備易被樹葉、泥沙堵住，需要人工進行定期的設備清理和維護工作。

　　作為新一代降雨量監測設備，壓電式雨量傳感器采用沖擊測量原理對單個雨滴重量進行測算，進而計算降雨量。儀器不僅體積更加小巧，而且安裝、攜帶方便，而且不會被樹葉、泥沙等堵塞，因此無需維護。

系統結構及工作原理：

　　利用壓電振子的壓電效應，將機械位移(振動)變成電信號，然后根據雨滴沖擊的能量轉變的電壓波形，而且根據電壓波形的變化，可以得到雨量的大小，從而實現對單個雨滴重量測算，進而計算降雨量。雨滴在降落過程中受到雨滴重量和空氣阻力的作用，到達地面時速度為恒定速度，根據P=mv，測量沖擊即可求出雨滴重量，進而得到持續降雨量。

三、壓電動能式雨量傳感器技術參數：

1. 　　1、供電電壓：DC 5-20V ，或者DC 24V

2. 　　2、精度：<±3%

3. 　　3、分辨率：0.1mm

4. 　　4、測試范圍：0.0-3276.7mm(循環)

四、通訊協議及指令說明：

　　動能雨量RS485報文

　　修改地址

　　10功能碼寫地址指令：00 10 80 00 00 01 02 00(新地址)(校驗位低)(校驗位高)

　　查詢傳感器(地址為01)的雨量數據。

　　若傳感器接收正確回復以下數據。

　　以上數據表示：雨量00X65=101=101/10=10.1mm(讀出值除以十計算)
