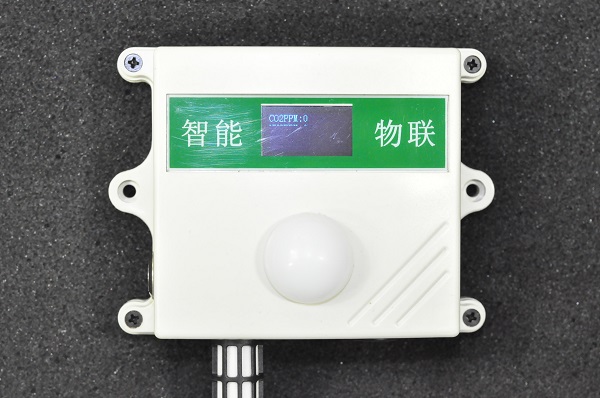

MC-CO2二氧化碳變送器產品使用手冊
概述：
MC-CO2二氧化碳傳感器是利用非色散紅外（NDIR）原理對空氣中存在的CO2進行探測，將成熟的紅外吸收氣體檢測技命長。術與光路設計、電路設計緊密結合，并且內置溫度傳感器，可進行溫度補償，具有很好的選擇性，無氧氣依賴性。
適用范圍：
可廣泛應用于暖通制冷與室內空氣質量監控、工業過程及安全防護監控、小型氣象站、農業溫室大棚、環境機房、糧庫、養殖業、花卉養殖、商用樓宇控制、辦公樓、學校、會議室、商場、飯店、體育館、電影院及畜牧業生產過程的CO2濃度的監控。
測量量程 | 分辨率 | 備注 |
0～2000；5000ppm | 1ppm | 帶溫度補償 |
0～10000、30000ppm | 1ppm | |
0～50000ppm | 10 ppm |
電流信號的阻抗要求
供電電壓 | 9V | 12V | 20V | 24V |
最大阻抗 | 125Ω | 250Ω | 500Ω | >500Ω |
各項具體參數
輸出信號 | 工作電流 | 供電電壓 | 最長電纜長度 | |||
5V供電 | 12V供電 | 24V供電 | ||||
電壓信號 | 0～2.5V DC | 40～108mA | 22～59mA | 14～34mA | 5～24V DC | >200米 |
0～5V DC | 22～59mA | 14～34mA | 12～24V DC | |||
0～10V DC | 22～59mA | 14～34mA | ||||
電流信號 | 4～20mA | 26～80mA | 18～55mA | |||
使用方法

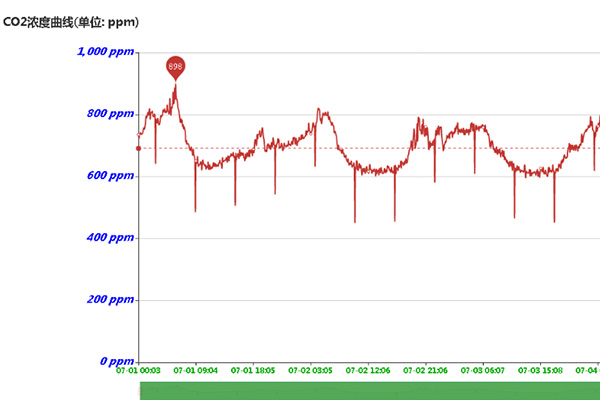

MC-CO2二氧化碳變送器可連接各種載有差分輸入的數據采集器，數據采集卡，遠程數據采集模塊等設備。

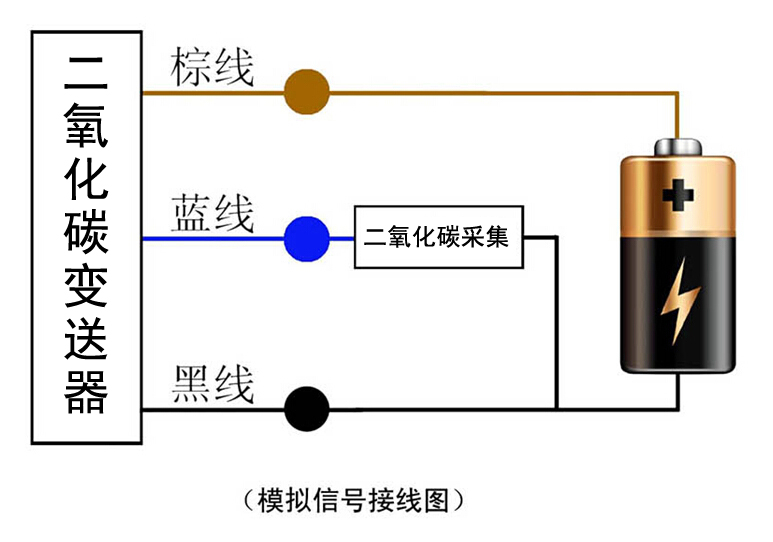

接線說明：
注意：接線時一定要小心，如果電源電壓過高或極性接反，將造成傳感器的永久性損壞

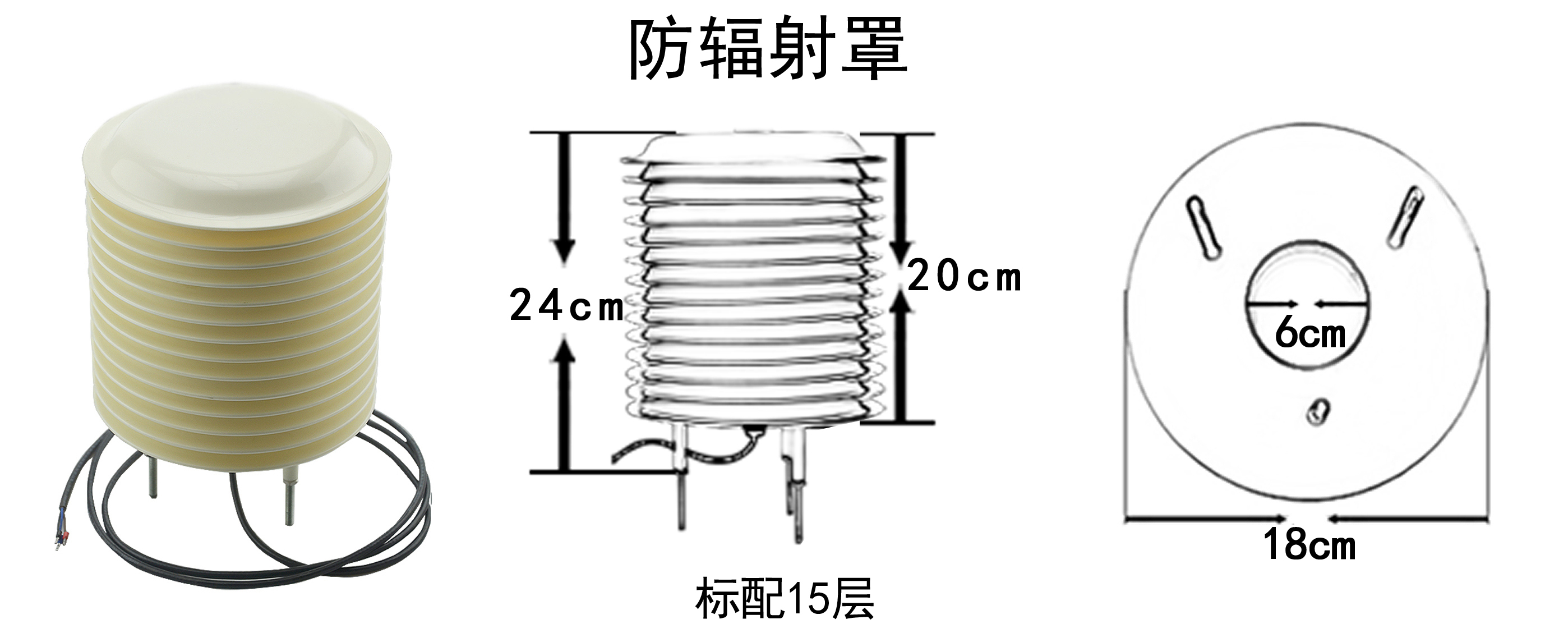

外形規格
數據轉換方法
二氧化碳（CO2）RS485報文
修改地址
10功能碼寫地址指令：00 10 80 00 00 01 02 00（新地址）（校驗位低）（校驗位高）
查詢傳感器（地址為01）的二氧化碳（CO2）數據。
地址 | 功能碼 | 起始寄存器地址高 | 起始寄存器地址低 | 寄存器長度高 | 寄存器長度 | 校驗位低 | 校驗位高 |
01 | 03 | 00 | 04 | 00 | 01 | C5 | CB |
若傳感器接收正確回復以下數據。
地址 | 功能碼 | 數據長度 | 寄存器4數據高 | 寄存器4數據低 | 校驗位低 | 校驗位高 |
01 | 03 | 02 | 02 | F4 | B8 | A3 |
二氧化碳（CO2） 單位：ppm | ||||||
以上數據表示：二氧化碳（CO2）02XF4=756ppm（讀出值為實際值）
注意事項
1、請檢查包裝是否完好，并核對變送器型號和規格是否與您選購的產品相符；
2、不能帶電接線，接完線檢查無誤后方可通電；
3、用戶在使用時不要改動本產品出廠時已焊好的元器件和已接好的導線；
4、傳感器屬于精密器件，用戶在使用時請不要自行拆卸，更不能觸碰膜片，以免造成產品的損壞。
