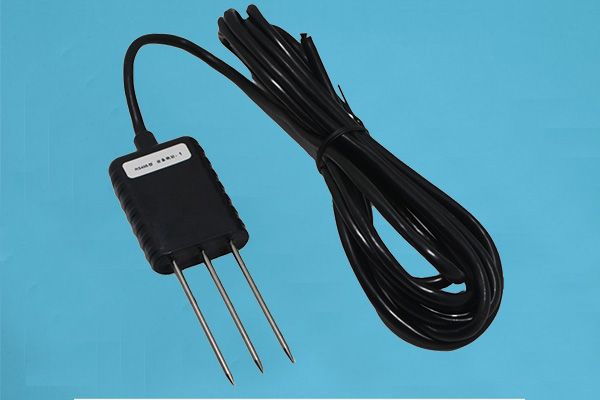

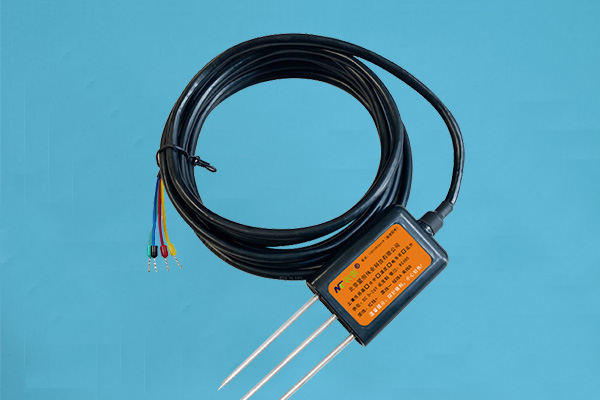

MC-TWS型土壤溫濕度傳感器產品使用手冊
工作原理：
MC-TWS土壤溫濕度傳感器是將土壤濕度和土壤溫度集中于一體，方便土壤墑情，土壤溫度的測量研究，具有攜帶方便，密封。土壤濕度傳感器是基于頻域反射原理，利用高頻電子技術制造的高精度、高靈敏度的測量土壤水分的傳感器。通過測量土壤的介電常數，能直接穩定地反映各種土壤的真實水分含量，可測量土壤水分的體積百分比。
功能特點
1、體積小巧化設計。
2、密封性好，可直接埋入土壤中使用。
3、實時溫濕度監測功能，可測量不同深度土壤的溫溫度。
4、土質影響較小，應用地區廣泛。
5、響應速度快。
適用范圍：
應用廣泛，適用于節水農業灌溉、氣象監測、環境監測、溫室大棚、花卉蔬菜、草地牧場、土壤速測、植物培養、科學試驗等需要測量土壤溫濕度的領域?？蓽y量多種粉末狀多孔介質，液體的溫度，精度高，不銹鋼探針穩定性好，耐腐蝕，并且可做成多種外形，方便不同客戶的需求，是測量溫度的理想選擇。

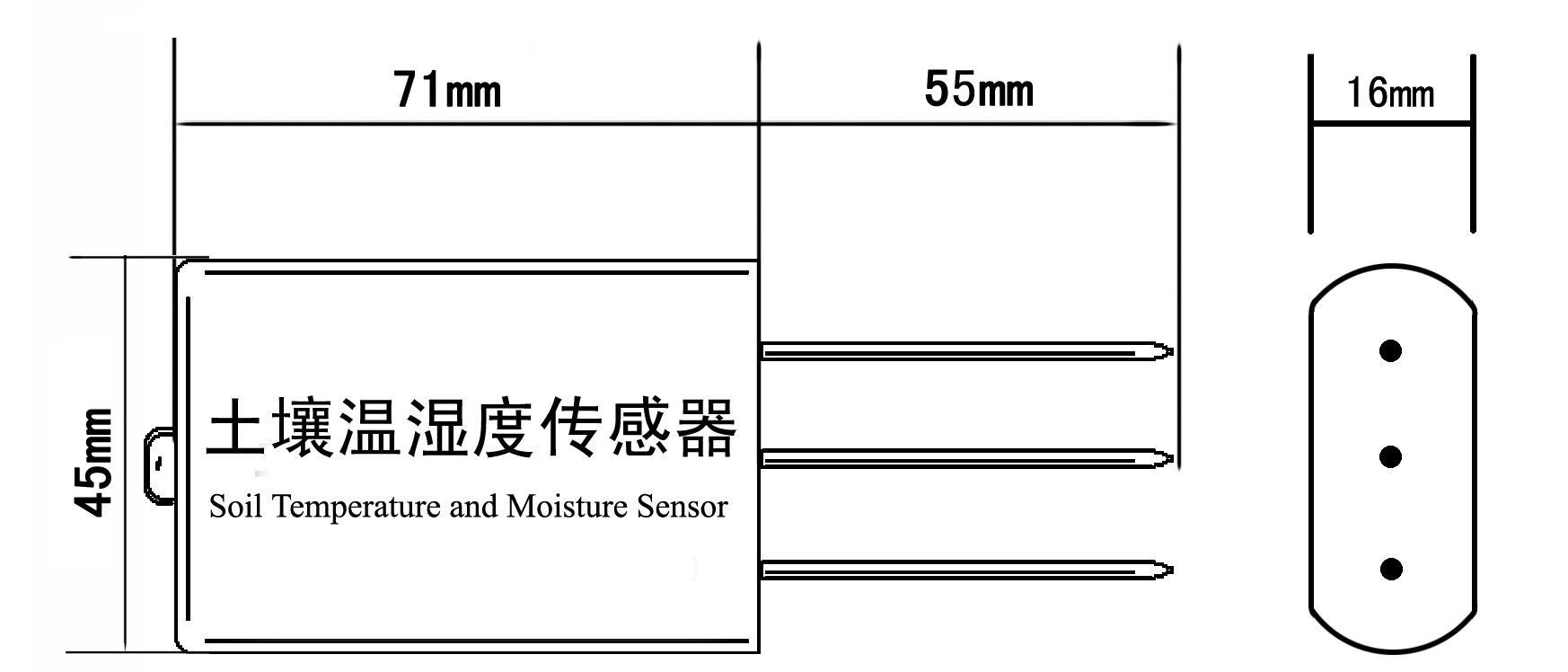

設計尺寸：

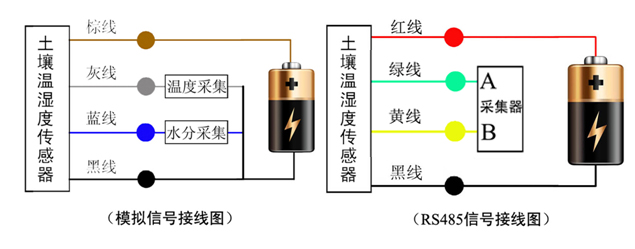

接線圖/電路圖
可連接各種載有差分輸入的數據采集器，數據采集卡，遠程數據采集模塊等設備。接線方式如下圖所示：
注意：接線時一定要小心，如果電源電壓過高或極性接反，將造成傳感器的永久性損壞
數據轉換方法：
土壤溫濕度RS485報文
修改地址
10功能碼寫地址指令：00 10 80 00 00 01 02 00(新地址)(校驗位低)(校驗位高)
查詢傳感器(地址為01)的土壤溫度，濕度數據。
地址 | 功能碼 | 起始寄存器地址高 | 起始寄存器地址低 | 寄存器長度高 | 寄存器長度 | 校驗位低 | 校驗位高 |
01 | 03 | 00 | 67 | 00 | 02 | 75 | D4 |
若傳感器接收正確回復以下數據。
地址 | 功能碼 | 數據長度 | 寄存器67數據高 | 寄存器67數據低 | 寄存器68數據高 | 寄存器68數據低 | 校驗位低 | 校驗位高 |
01 | 03 | 04 | FF | E7 | 00 | 8F | 3B | B4 |
土壤溫度 單位：℃ | 土壤濕度 單位：％ | |||||||
以上數據表示：
土壤溫度FFXE7=65511=65535-65511+1=25/10=-2.5℃(讀出值除以十計算)
注：當數據小于8000時，換算成十進制數據后÷10，即小數點左移一位，當數據大于等于(≥)8000時，用FFFF減去該數據后加1，換算成十進制數據后÷10，即小數點左移一位，然后前面加負號。
土壤濕度00X8F=143=143/10=14.3%(讀出值除以十計算)
查詢傳感器（地址為01）的土壤溫度數據。
地址 | 功能碼 | 起始寄存器地址高 | 起始寄存器地址低 | 寄存器長度高 | 寄存器長度 | 校驗位低 | 校驗位高 |
01 | 03 | 00 | 67 | 00 | 01 | 35 | D5 |
若傳感器接收正確回復以下數據。
地址 | 功能碼 | 數據長度 | 寄存器67數據高 | 寄存器67數據低 | 校驗位低 | 校驗位高 |
01 | 03 | 02 | 00 | E2 | 38 | 0D |
土壤溫度 單位：℃ | ||||||
以上數據表示：土壤溫度00XE2=226=226/10=22.6℃（讀出值除以十計算）
查詢傳感器（地址為01）的土壤濕度數據。
地址 | 功能碼 | 起始寄存器地址高 | 起始寄存器地址低 | 寄存器長度高 | 寄存器長度 | 校驗位低 | 校驗位高 |
01 | 03 | 00 | 68 | 00 | 01 | 05 | D6 |
若傳感器接收正確回復以下數據。
地址 | 功能碼 | 數據長度 | 寄存器68數據高 | 寄存器68數據低 | 校驗位低 | 校驗位高 |
01 | 03 | 02 | 00 | 94 | B9 | EB |
土壤濕度 單位：％ | ||||||
以上數據表示：土壤濕度00X94=148=148/10=14.8％（讀出值除以十計算）
注意事項：
警告：
1、土壤溫濕度傳感器不按線序接線，可能造成該設備及連接該設備的儀器損壞。
2、輸入電源超過該設備的最大接入電源時，將造成該設備的損壞。
注 意：
1、使用前請先完整閱讀本說明書。
2、不要試圖將傳感器探針插入石子或硬的土塊中，以免損壞探針。
3、將傳感器移出土壤時，不能直接拽拉電纜。
4、探頭插入土壤/基質時要充分，以減少操作誤差，提高測量精度。
