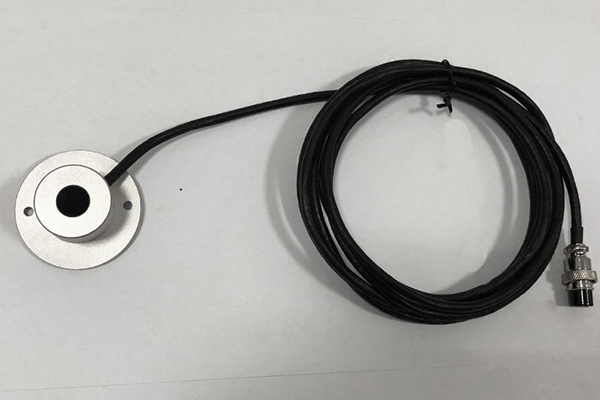

產品概述：

　　MC-ZW紫外輻射傳感器采用光電測探器，接收紫外光波電信號。該產品用來測量大氣中的太陽紫外線輻射(UVAB波長范圍)的精密儀器，與數據采集儀配合使用可提供公眾所關心的信息：UV指數、UV紅斑測量，UV對人體的影響及UV特殊的生物學和化學效應，因此倍受氣象、工業、建筑、醫學方面的重視，廣泛應用于暴曬引起的紅斑劑量、綜合環境生態效應、氣候變化的研究及紫外線監測和預報。

　     計算公式

    ??　電壓型(0～2.5V輸出)：E= V / 2.5 × 200

    ??　(E為測量輻射值(W/m2)，V為輸出電壓(V))

    ??　電流型(4～20mA輸出)：E=( I-4 )/ 16 × 200

    ??　(E為測量輻射值(W/m2)，I為輸出電壓(mA))

　　接線方法

　　(1)若配備本公司生產的采集器，直接使用傳感器線將傳感器與采集器上的相應接口相連即可。

　　(2)若單獨購買變送器，變送器配套線線序分別為：

    　?。?）脈沖電壓、電流兩種輸出接線方式：

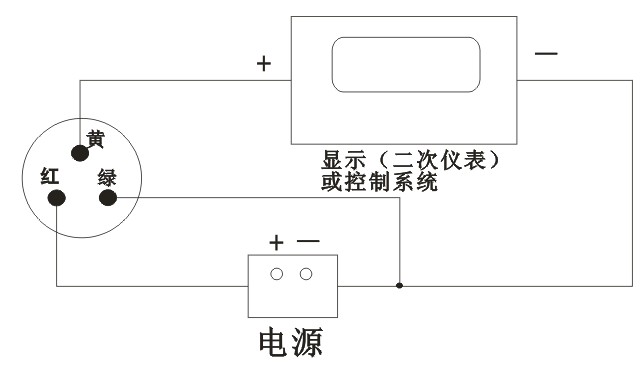

    （電壓，脈沖方式接線）

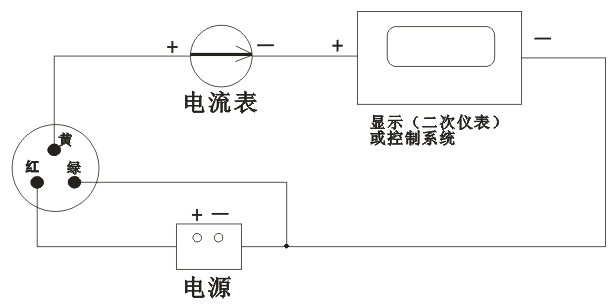

    （電流輸出方式接線）

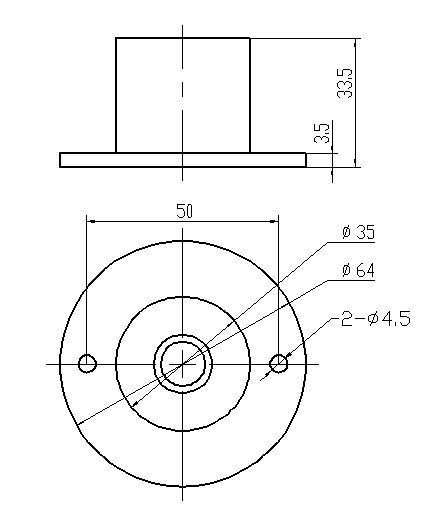

    ??結構尺寸

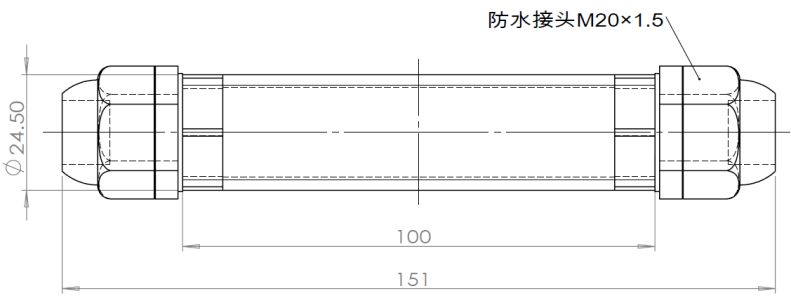

    ??變送器尺寸

　　MODBUS-RTU通訊協議

　　 一、串口格式

　　數據位;8位

　　 停止位;1或2位;

　　校驗位;無

　　波特率;9600 兩次通信間隔至少1000ms以上

　　 二、通訊格式

　　【1】寫入設備地址

　　發送：00 10 Adress CRC（5個字節）

　　返回：00 10 CRC（4個字節）

　　說明：1.讀寫地址命令的地址位必須是00。

　　2. Adress為1個字節，范圍為0-255.

　　例如：發送00 10 01BD C0

　　返回00 1000 7C

　　【2】讀取設備地址

　　 發送：00 20 CRC （4個字節）

　　返回：00 20 Adress CRC（5個字節）

　　說明：Adress為1個字節，范圍為0-255

　　 例如：發送00 20 00 68

　　返回00 20 01A9 C0

　　【3】讀取實時數據

　　發送：Adress 03 00 00 00 01 XX XX

　　 說明：如下圖所示：

　　返回：Adress 03 02 XX XX XX XX

　　說明：

　　計算CRC碼的步驟：

1. 　　1、預置16位寄存器為十六進制FFFF(即全為1)。稱此寄存器為CRC寄存器;

2. 　　2、把第一個8位數據與16位CRC寄存器的低位相異或，把結果放于CRC寄存器;

3. 　　3、把寄存器的內容右移一位(朝低位)，用0填補最高位，檢查最低位;

4. 　　4、如果最低位為0：重復第3步(再次移位)，如果最低位為1：CRC寄存器與多項式A001(1010 0000 0000 0001)進行異或;

5. 　　5、重復步驟3和4，直到右移8次，這樣整個8位數據全部進行了處理;

6. 　　6、重復步驟2到步驟5，進行下一步8位數據的處理;

7. 　　7、最后得到的CRC寄存器即為CRC碼;

8. 　　8、將CRC結果放入信息幀時，將高低位交換，低位在前。

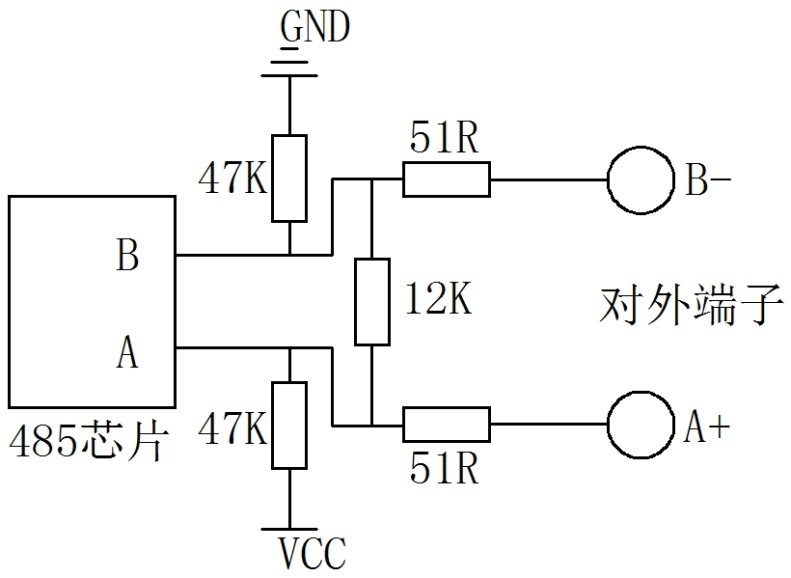

　　RS485電路

　　紫外輻射傳感器安裝說明

1. 　　1、安裝場地應選擇在感應元件平面以上沒有任何障礙物，保證日出、日落無高度角超過5°的障礙物，并應避免出現陰影落在感應面上的現象。

2. 　　2、如果放在箱內，要注意周邊反射光，也不應該靠近熱源;

3. 　　3、確保安裝支架與地面保持平行;

4. 　　4、安裝過程中請避免拆卸傳感器。

　　注意事項

1. 　　1、請檢查包裝是否完好，并核對產品型號是否與選型一致;

2. 　　2、切勿帶電接線，接線完畢檢查無誤后方可通電;

3. 　　3、使用時不要隨意改動產品出廠時已焊接好的元器件或?qū)Ь€;

4. 　　4、屬于精密器件，用戶在使用時請不要自行拆卸、用尖銳物品或腐蝕性液體接觸傳感器表面，以免損壞產品;

5. 　　5、請保存好檢定證書和合格證，維修時隨同產品一同返回。

　　故障排除

1. 　　1、模擬輸出時，示數值明顯偏大/偏小。請檢查傳感器玻璃罩上是否有油污等污垢，用干凈的抹布將其拭去;

2. 　　2、模擬輸出時，顯示儀表示值為0或不在量程以內?？赡芤蚪泳€問題導致采集器無法正確獲取信息。請檢查接線是否正確、牢固;

3. 　　3、若不是上述原因，請與公司聯系。

　　選型表
