水深、液位傳感器
- 產品介紹
MC-SS型
水深、液位傳感器
1 | 概述 |

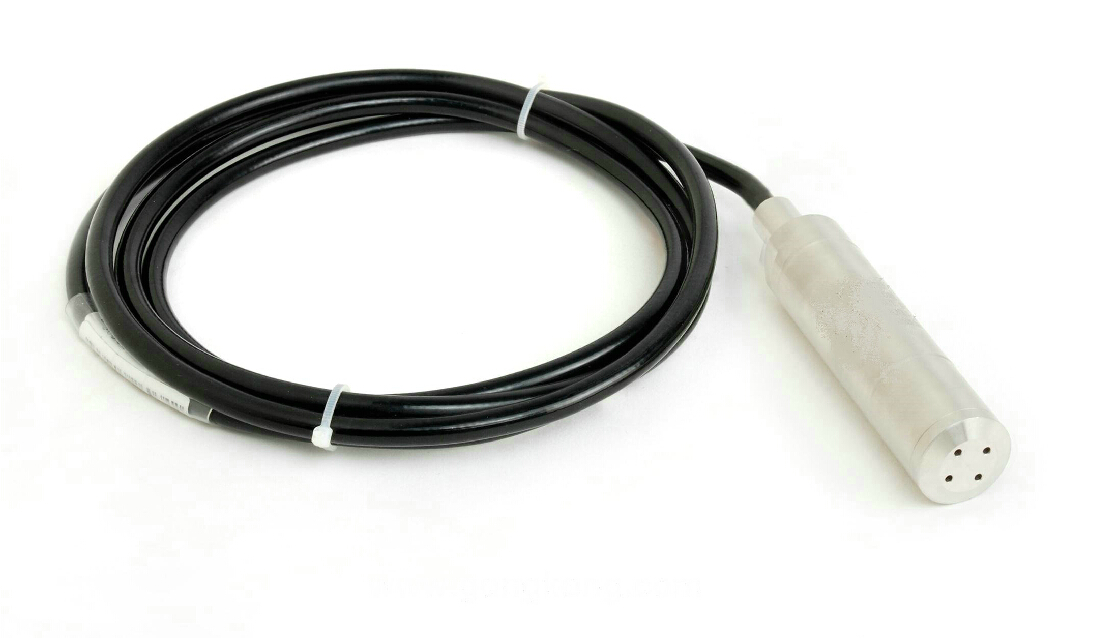

水深、液位傳感器采用高性能的擴散硅壓阻式壓力傳感器作為測量元件，經過高放大處理電路溫度補償，將被測介質的表壓或絕壓轉換為標準的電壓或電流信號。本產品體積小巧，使用安裝方便，直接投入水中即可測量出變送器末端到液面的液位高度。
2 | 特點 |
1、多種量程，最大可測200m(水柱壓力);
2、采用316L不銹鋼隔離膜片，適用于多種測量介質;
3、配置靈活，根據需要可選擇不同配置;
4、一體式、分體式可選;
5、反極性和過電壓保護;
6、抗沖擊、防雷擊設計;
3 | 適用范圍 |
工業現場液位測量與控制、城市供水及污水處理、石油、化工、電廠、水文監測、水庫、大壩、水電建設等領域的液位的測量與控制。
4 | 產品資料 |
測量形式及范圍：0～5000mm H2O
允許過載：2倍滿量程壓力
輸出信號：RS485
供電電源：12-24VDC，電纜越長需要供電電壓越高
外殼材料：304工業級不銹鋼
O型圈：氟橡膠
膜片：316L不銹鋼
防護等級 IP68
三、其他參數
輸出信號 | 工作電流 | 供電電壓 | 最長電纜 長度 | ||
15V供電 | 24V供電 | ||||
電壓信號 | 0～2.5V DC | 23mA | 20mA | 15～30V DC | >200米 |
0～5V DC | 23mA | 20mA | |||
0～10V DC | 23mA | 20mA | |||
電流信號 | 4～20mA | 25～30mA | 23～30mA | ||
數字信號 | RS485 | 23mA | 20mA | >600米 | |
四、電流信號的阻抗要求
供電電壓 | 15V | 20V | 24V |
最大阻抗 | 300Ω | 500Ω | >500Ω |

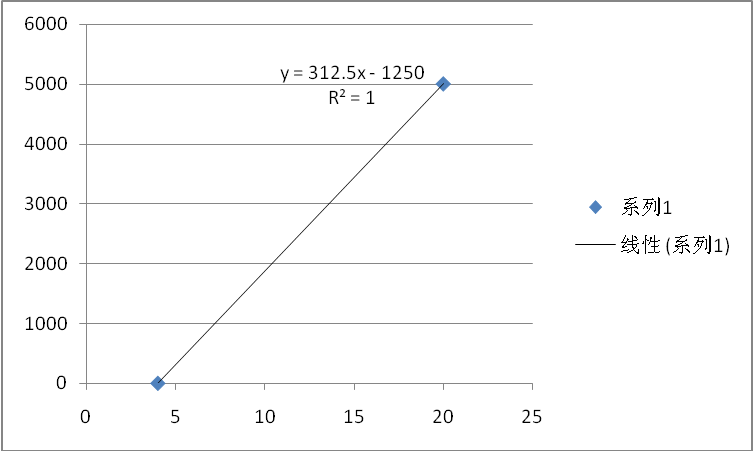

模擬信號計算公式如下：
4-20mA對應0-5m量程計算如下：
Y表示液位的數值；單位：mm(毫米)
X表示傳感器輸出電流值；單位：mA(毫安)
Y=312.5X-1250
5 | 使用方法 |
液位傳感器可連接各種載有差分輸入的數據采集器，數據采集卡，遠程數據采集模塊等設備。
接線說明：
具體接線方式如下圖所示
注意：接線時一定要小心，如果電源電壓過高或極性接反，將造成傳感器的永久性損壞
6 | 數據轉換方法 |
水深RS485報文
修改地址
10功能碼寫地址指令：00 10 80 00 00 01 02 00（新地址）（校驗位低）（校驗位高）
查詢傳感器（地址為01）的水深數據。
地址 | 功能碼 | 起始寄存器地址高 | 起始寄存器地址低 | 寄存器長度高 | 寄存器長度 | 校驗位低 | 校驗位高 |
01 | 03 | 00 | 66 | 00 | 01 | 64 | 15 |
若傳感器接收正確回復以下數據。
地址 | 功能碼 | 數據長度 | 寄存器66數據高 | 寄存器66數據低 | 校驗位低 | 校驗位高 |
01 | 03 | 02 | 00 | 98 | B9 | EE |
水深 單位：mm | ||||||
以上數據表示：
水深00X98=152mm（讀出值為實際值）
7 | 產品保修 |
本產品保修期為一年。從發貨之日算起，十二個月內，因傳感器質量問題（非人為損壞）而引起的故障，本公司負責免費維修或更換，超過保修期后只收成本費。
